JLQM(PPW)型气箱脉冲袋式除尘器
JLQM(PPn)系列箱体脉冲袋式除尘器是我公司在美国富乐公司技术基础上
吸收同类产品的技术优点研制开发的高效袋式除尘设备。它集分室反吹和喷吹脉
冲袋式除尘器的优点为一体,克服了分室反吹的清灰能力不足,喷吹清灰与过
同时进行的缺陷,扩大了袋式除尘器的应用范围,不仅可以净化一般的含尘气
体,还能处理入口浓度达1300g/m3高浓度气体,成为高效选粉机、立式磨配套
的成品回收设备,有效地提高了除尘器的除尘效率和运行可靠性,延长了滤袋的
使用寿命,成为企业保护环境
◆工作原理
JLQM(PPW)系列气箱脉冲袋式除尘器本体分隔成数个箱体,每箱有32、64、
96、128条滤袋。含有气体由灰斗上部进入除尘箱体,粗颗粒沉降进入灰斗中
较细颗粒随气流进入过滤室,经滤袋阻隔于清灰室外。过滤后的气体通过控制器
启动, 箱室的提升阀关闭,切断气流出口。然后该箱的电磁阀开启,脉冲阀
开始工作,压编空气通过喷吹管反欢该箱体,清除滤袋上的粉尘。大约10-15秒
后,排风管提升阀开启,该箱体重新进入过滤阶段,完成清灰程序。然后逐一
上述程序顺序满灰,知道下一个滴灰周期
◆选型说明
除尘器选型的主要技术参数为风量、气体温度、含尘浓度和湿度。根据工况
的风量、气体温度、含尘浓度的 *高数值,按路小于技术性能表中的数值为原
则,其相对应的除尘的型号为所需除尘器型号。采用的滤料则根据入口浓度、气
体温度、气体性质确定

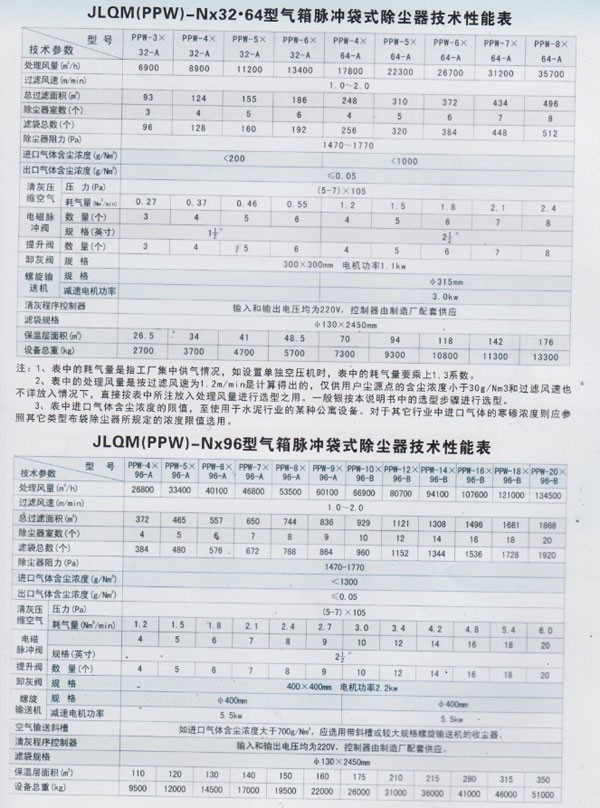

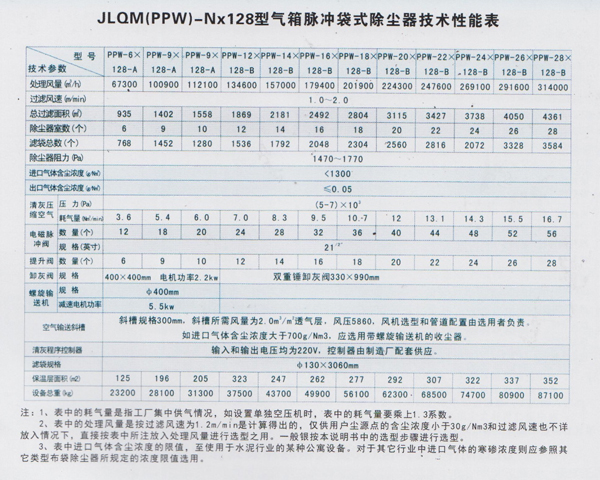

表中耗气量为该型号设备的 *大耗气量,是工厂集中供气时的情况,如单独
使用空压机时,表中耗气量要放大1.3倍
当含尘气体浓度60g/m3时,表中所列处理风量可加大20%
◆订货事项及供货说明
1、JLaM(PP)系列气箱脉冲袋式除尘器滤袋一般采用涤纶针刺毡,允许
续使用(130C;如采用芳纶针刺毡(Nomx),允许 *高使用温度为210C,同时
滤袋可作防油、防水、防粘、防静电处理
2、主机以进出口法兰,下部以卸灰阀出口法兰,气路部分以气包进口为界
限内的全部设备及配件,定时清灰控制器,随机技术文件(产品说明书、合格
证),非标、管道不在供货范围之内,根据发运要求,可采用分体按部件发
运,现场组装
3、PPW128系列中根据工艺需要设置除尘器灰斗的出料系统,如可采取空气
输送斜槽,本图中采用的是螺旋输送机。
JLQM(PPW)型气箱脉冲袋式除尘器
JLQM(PPn)系列箱体脉冲袋式除尘器是我公司在美国富乐公司技术基础上
吸收同类产品的技术优点研制开发的高效袋式除尘设备。它集分室反吹和喷吹脉
冲袋式除尘器的优点为一体,克服了分室反吹的清灰能力不足,喷吹清灰与过
同时进行的缺陷,扩大了袋式除尘器的应用范围,不仅可以净化一般的含尘气
体,还能处理入口浓度达1300g/m3高浓度气体,成为高效选粉机、立式磨配套
的成品回收设备,有效地提高了除尘器的除尘效率和运行可靠性,延长了滤袋的
使用寿命,成为企业保护环境
◆工作原理
JLQM(PPW)系列气箱脉冲袋式除尘器本体分隔成数个箱体,每箱有32、64、
96、128条滤袋。含有气体由灰斗上部进入除尘箱体,粗颗粒沉降进入灰斗中
较细颗粒随气流进入过滤室,经滤袋阻隔于清灰室外。过滤后的气体通过控制器
启动, 箱室的提升阀关闭,切断气流出口。然后该箱的电磁阀开启,脉冲阀
开始工作,压编空气通过喷吹管反欢该箱体,清除滤袋上的粉尘。大约10-15秒
后,排风管提升阀开启,该箱体重新进入过滤阶段,完成清灰程序。然后逐一
上述程序顺序满灰,知道下一个滴灰周期
◆选型说明
除尘器选型的主要技术参数为风量、气体温度、含尘浓度和湿度。根据工况
的风量、气体温度、含尘浓度的 *高数值,按路小于技术性能表中的数值为原
则,其相对应的除尘的型号为所需除尘器型号。采用的滤料则根据入口浓度、气
体温度、气体性质确定
表中耗气量为该型号设备的 *大耗气量,是工厂集中供气时的情况,如单独
使用空压机时,表中耗气量要放大1.3倍
当含尘气体浓度60g/m3时,表中所列处理风量可加大20%
◆订货事项及供货说明
JLaM(PP)系列气箱脉冲袋式除尘器滤袋一般采用涤纶针刺毡,允许
续使用(130C;如采用芳纶针刺毡(Nomx),允许 *高使用温度为210C,同时
滤袋可作防油、防水、防粘、防静电处理
2、主机以进出口法兰,下部以卸灰阀出口法兰,气路部分以气包进口为界
限内的全部设备及配件,定时清灰控制器,随机技术文件(产品说明书、合格
证),非标、管道不在供货范围之内,根据发运要求,可采用分体按部件发
运,现场组装
3、PPW128系列中根据工艺需要设置除尘器灰斗的出料系统,如可采取空气
输送斜槽,本图中采用的是螺旋输送机。
